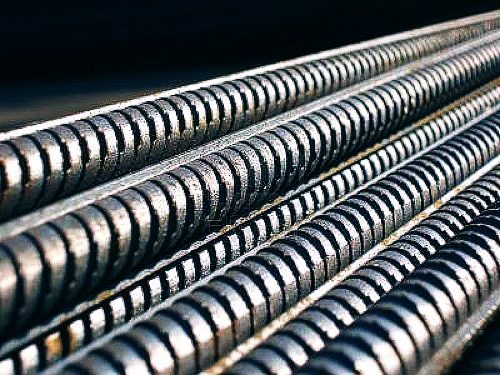

Закладання стрічкового фундаменту або монолітної плити — це етап, який не пробачає будівельних помилок. Більшість приватних забудовників чудово розуміють, що для міцної основи будинку потрібен якісний бетон та надійний просторовий каркас. Вони ретельно вираховують крок в’язки, купують правильний дріт і розкладають рівні прутки вздовж траншеї. Але коли справа доходить до формування кутів та Т-подібних перетинів стін, починається справжня катастрофа. Хтось просто кладе прутки хрест-навхрест, хтось намагається зігнути їх об коліно, а дехто бере до рук кутову шліфмашину (болгарку) чи газовий різак. У результаті найвідповідальніші вузли фундаменту, які повинні працювати як монолітні замки, перетворюються на найслабші ланки, що гарантовано призводять до тріщин у стінах після першої ж зими. Щоб ваш будинок стояв непохитно, а сталевий каркас правильно розподіляв навантаження на ґрунт, експерти будівельного центру Park Plus підготували цю детальну інструкцію з холодної деформації металопрокату.

У цьому матеріалі ми розберемо фізику роботи фундаментних кутів, розвінчаємо найнебезпечніші міфи “народних умільців”, спираючись на чинні Державні будівельні норми, та покроково розповімо, як за півгодини зібрати ручний верстат (арматурогиб), який дозволить вам ідеально гнути “дванадцятку” навіть без особливих фізичних зусиль.

Чому кути фундаменту тріскаються першими: фізика навантажень

Щоб зрозуміти, навіщо взагалі гнути арматуру, треба уявити, як працює стрічковий фундамент. Коли будинок дає усадку або ґрунт під ним починає рухатися (наприклад, через морозне пучіння), стрічка фундаменту відчуває колосальні навантаження на вигин та розтягнення.

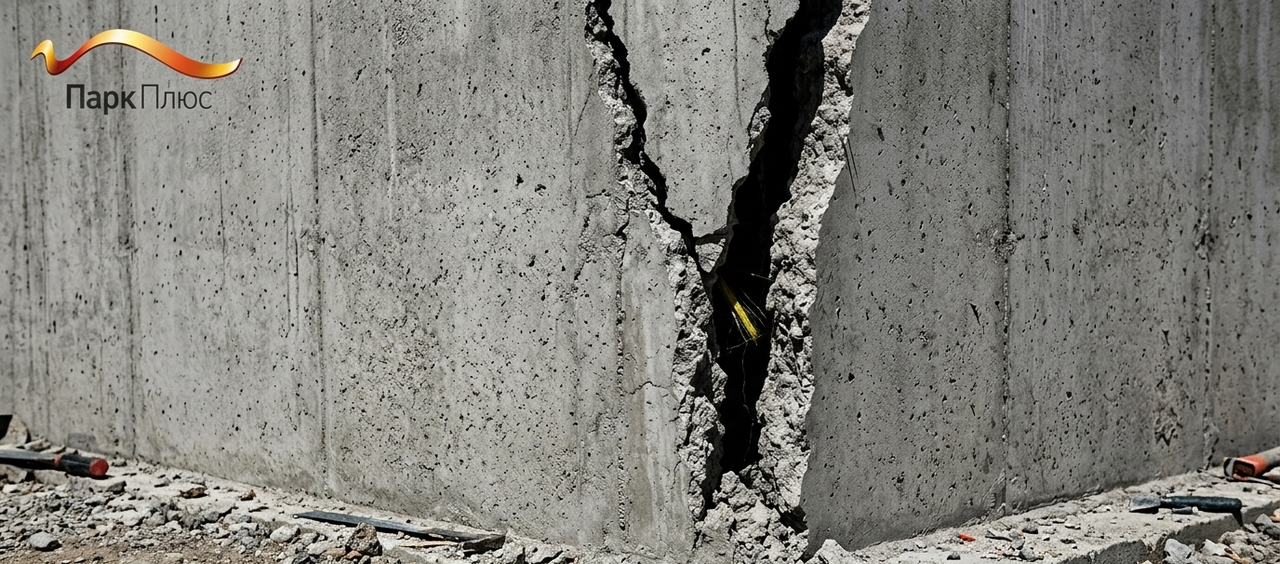

Кут фундаменту — це місце, де зустрічаються дві стіни. Якщо ви просто покладете прямі прутки арматури з однієї стіни поверх прямих прутків іншої (перехрестя) і зв’яжете їх дротом, цей вузол не матиме жодної несучої здатності на розрив. Уявіть, що ви тягнете за ці дві стіни в різні боки. В’язальний дріт просто розірветься, а гладкий бетон не втримає рифлену поверхню прутків при критичному зусиллі. Стіни розійдуться, утворивши вертикальну тріщину від цоколя до даху.

Саме тому згідно з ДБН В.2.6-98:2009 “Бетонні та залізобетонні конструкції”, армування кутів має виконуватися виключно цільними, загнутими елементами (П-подібними хомутами або Г-подібними анкерами). Загнутий шматок арматури намертво “зачіпляється” за бетонний масив сусідньої стіни, утворюючи замок, який неможливо вирвати без повного руйнування самого бетону.

Смертельні помилки майстрів: надріз болгаркою та автоген

Коли недосвідчений будівельник бере в руки арматуру діаметром 12 мм (класу А500С), він розуміє, що зігнути цей жорсткий сталевий прут голими руками під кутом 90 градусів неможливо. І тоді в хід ідуть “геніальні” рішення, які повністю знищують метал.

Міф 1: “Надрізати болгаркою, зігнути і заварити”

Це найпоширеніший і найстрашніший злочин проти фундаменту. Майстер робить надріз абразивним диском на половину товщини прутка, легко згинає його під прямим кутом, а потім іноді (навіть не завжди!) заварює цей надріз зварювальним апаратом.

• Чому це катастрофа: Ви штучно зменшили робочий (живий) переріз арматури. Там, де мала працювати монолітна сталь діаметром 12 мм, залишилося лише 6 мм неушкодженого металу. Якщо ви заварили надріз — ви відпустили заводське гартування сталі і зробили вузол крихким. Під навантаженням цей кут просто лусне по лінії надрізу.

Міф 2: “Розігріти автогеном або паяльною лампою до червоного кольору”

Здавалося б, ковалі завжди гріють метал, чому б не нагріти арматуру?

• Чому це катастрофа: Сучасна будівельна арматура А500С проходить на заводі термомеханічне зміцнення. Її міцність досягається за рахунок загартованого зовнішнього шару (мартенситу). Якщо ви розігрієте пруток газовим різаком до 800-900 градусів (до червоного світіння), а потім дасте йому охолонути на повітрі, відбудеться процес “відпуску” сталі. Структура металу зміниться. На місці вигину арматура перетвориться на м’який “пластилін”, який втратить до 50% свого розрахункового опору на розтягнення. Крім того, на згині утвориться товстий шар окалини, який перешкоджатиме зчепленню з бетоном.

Залізне правило: Будівельна сталева арматура для фундаментів гнеться ВИКЛЮЧНО в холодному стані. Жодних надрізів, жодного нагрівання!

Радіус вигину має значення: вимоги ДБН до деформації сталі

При холодному згинанні виникає інша проблема. Якщо ви спробуєте зігнути 12-міліметровий прут навколо гострого кута (наприклад, затиснувши його в лещата і вдаривши кувалдою), він може просто зламатися, або на його зовнішній стороні (яка розтягується) з’являться мікротріщини.

Метал має свою межу плинності. Щоб сталь деформувалася безпечно, не втрачаючи своєї міцності і не тріскаючись, згинання має відбуватися плавно, по дузі (навколо спеціального валика).

Згідно з інженерними нормами ДСТУ та ДБН, мінімальний діаметр оправки (ролика, навколо якого гнеться арматура) залежить від класу сталі та її товщини.

• Для гладкої арматури класу А240 (А1) діаметр оправки має бути не менше 2.5 діаметрів самого прутка.
• Для рифленої арматури А500С або А400С діаметром до 20 мм (сюди потрапляє наша популярна 12-та арматура), діаметр згинального ролика має становити мінімум 5 діаметрів прутка.

Тобто, щоб безпечно зігнути арматуру 12 мм, вам потрібно гнути її навколо циліндра або труби діаметром не менше 60 міліметрів (12 мм * 5 = 60 мм). Тільки такий плавний радіус вигину гарантує, що кристалічна решітка сталі не порветься.

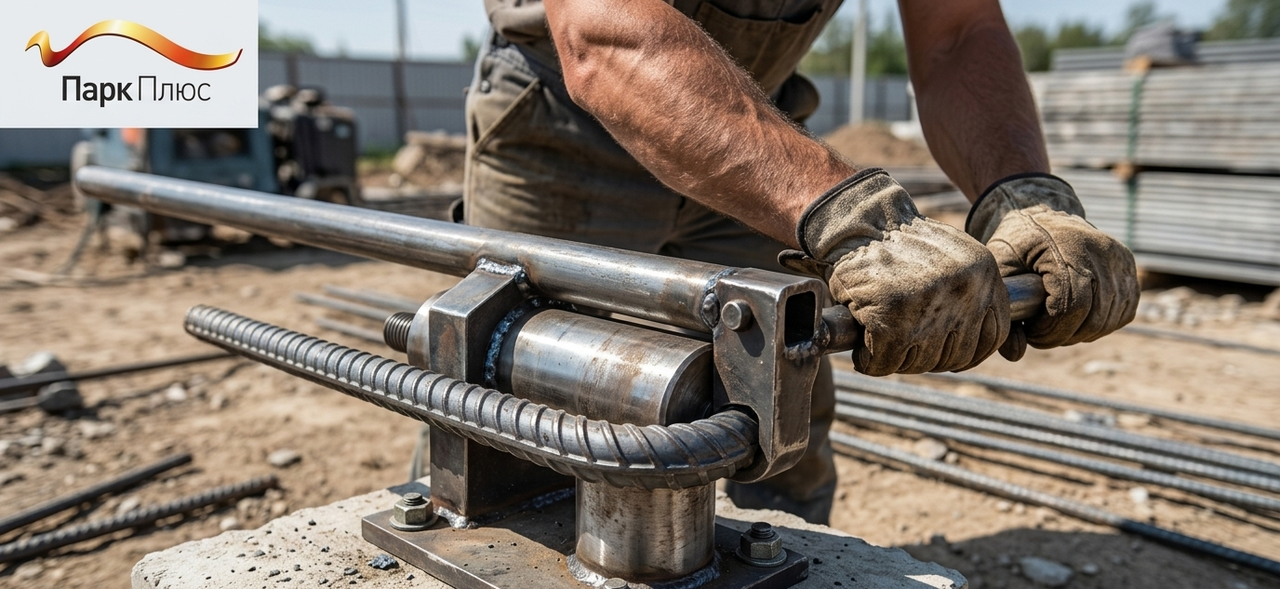

Саморобний верстат для гнуття (арматурогиб): креслення та збірка за 30 хвилин

Купувати промисловий електричний верстат для будівництва одного будинку недоцільно, адже він коштує тисячі доларів. Готові ручні верстати також бувають недешевими. Але маючи під рукою зварювальний інвертор і трохи металобрухту, ви можете створити ідеальний інструмент прямо на майданчику.

Що вам знадобиться:

1. Шматок товстого швелера (наприклад, 14-го або 16-го) довжиною 30-40 см — це буде станина.
2. Шматок сталевої труби зовнішнім діаметром 60-70 мм (довжиною близько 5 см) — це буде центральний ролик (оправка).
3. Два масивні сталеві куточки або шматки товстої арматури (для упору).
4. Товста профільна труба (або брухт) довжиною 1.5 – 2 метри — це буде ваш важіль.
5. Металевий палець (підшипник або товстий болт), навколо якого обертатиметься важіль.

Процес збірки:

1. Станина: Надійно приваріть ваш шматок швелера до масивного металевого столу або вбейте і приваріть його до забетонованих у землю стовпів. Верстат має стояти мертво, інакше ви перекинете його разом зі столом.
2. Оправка: По центру швелера приваріть вертикально ваш шматок труби діаметром 60 мм. Саме навколо неї ми будемо гнути пруток.
3. Упор: На відстані 15-20 мм від оправки (щоб арматура 12 мм вільно проходила між ними) приваріть потужний упор. Це може бути товстий сталевий кутик. Цей упор буде тримати довгий кінець арматури, не даючи йому прокручуватися.
4. Важіль (Ричаг): До металевого пальця, який встановлюється по центру оправки, приварюється довга профільна труба. На цій трубі (на відстані 15-20 мм від оправки) приварюється рухомий ролик або ще один товстий упорний палець.
5. Як це працює: Ви вставляєте арматуру між центральною оправкою та статичним упором. Потім беретеся за довгий важіль і починаєте тягнути його на себе. Рухомий палець на важелі натискає на вільний кінець арматури і змушує її обмотуватися навколо центральної 60-міліметрової оправки.

Завдяки правилу важеля (чим довша труба, за яку ви тягнете, тим менше зусиль потрібно докласти), ви зможете гнути 12-ту арматуру однією рукою, отримуючи ідеальні, геометрично правильні кути 90 градусів без жодного пошкодження металу!

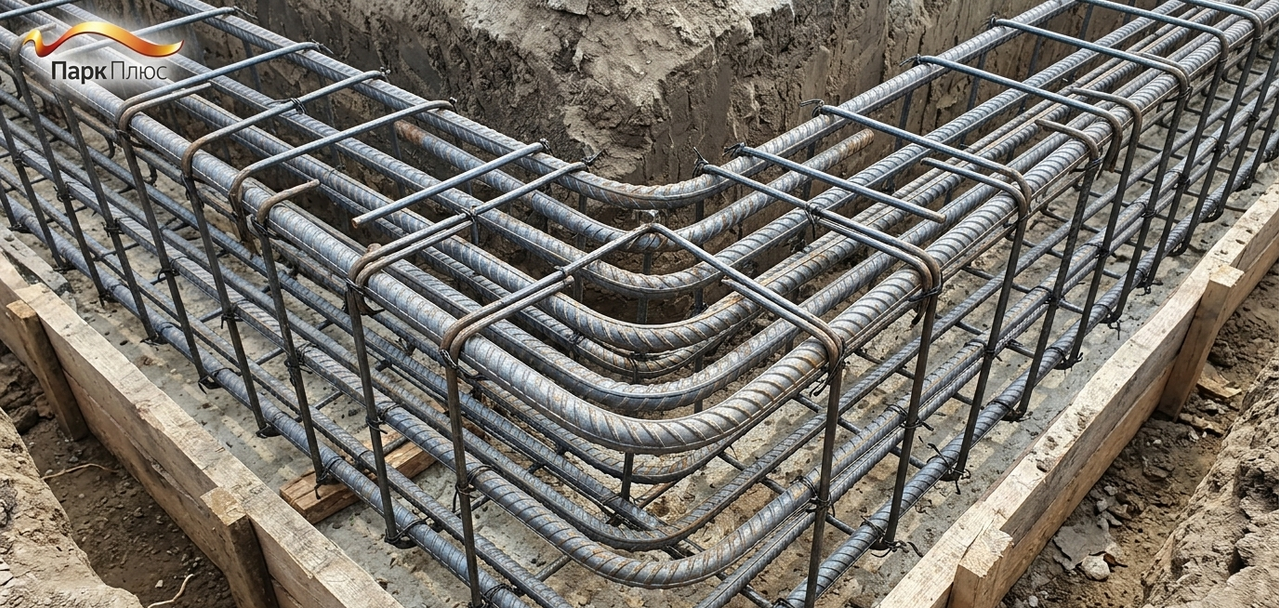

Правильні схеми анкерування: Г-подібні та П-подібні елементи

Отже, ви нагнули достатньо елементів. Як їх правильно розташувати в траншеї?

Існує дві класичні і визнані інженерами схеми армування кутів.

Схема 1: Анкерування Г-подібними лапками

Це найпростіший метод. Ви берете стандартний довгий пруток арматури (наприклад, 12 метрів) і загинаєте його кінець під кутом 90 градусів. Довжина загнутої частини (лапки) має становити щонайменше 40-50 діаметрів арматури. Для 12 мм це означає, що загнутий “хвіст” має бути довжиною мінімум 50-60 сантиметрів. Ця лапка запускається в суміжну стіну і прив’язується дротом до її зовнішнього поздовжнього прутка. Внутрішній пруток однієї стіни загинається і прив’язується до зовнішнього прутка іншої стіни.

Схема 2: Використання П-подібних хомутів

Це вважається ще більш надійним методом, який ідеально підходить для Т-подібних перетинів (де внутрішня несуча стіна примикає до зовнішньої). Ви гнете з 12-ї арматури елементи у формі літери “П” (ширина П-шки дорівнює ширині вашого арматурного каркаса). Прямі прутки просто перетинаються в кутку (як ми казали раніше), АЛЕ поверх них надягаються ці П-подібні хомути. Вони “обіймають” прямі прутки, створюючи жорсткі замки. Один П-подібний елемент надійно стягує зовнішню і внутрішню лінію арматури. Довжина “ніжок” літери П також має бути не менше 50-60 см для забезпечення надійного анкерування в бетоні.

Поперечна арматура: як зробити рамки без зламів

Не забувайте, що просторовий каркас складається не лише з товстих поздовжніх прутків, але й з поперечної арматури (рамок), які надають йому форму прямокутника. Для рамок зазвичай використовують більш тонку гладку арматуру класу А240 (діаметром 6 мм або 8 мм). Гнути такі рамки на саморобному верстаті — одне задоволення. Але пам’ятайте: навіть для 8-ї арматури рамка повинна бути цілісною, загнутою у вигляді замкнутого прямокутника з перехлестом кінців (так званими “гаками”), які прив’язуються до кутового поздовжнього прута. Зварювати рамки з чотирьох окремих прямих шматочків категорично заборонено!

Висновок: інвестуйте в правильні технології

Виготовлення арматурного каркаса — це монотонна, важка фізична праця, яка вимагає педантичності. Спроби пришвидшити процес за допомогою болгарки чи зварювального апарата — це не оптимізація, а диверсія проти власного будинку. Витративши лише одну годину на створення елементарного ручного арматурогиба, ви зекономите тижні роботи і отримаєте фундамент, який відповідає всім європейським стандартам якості.
